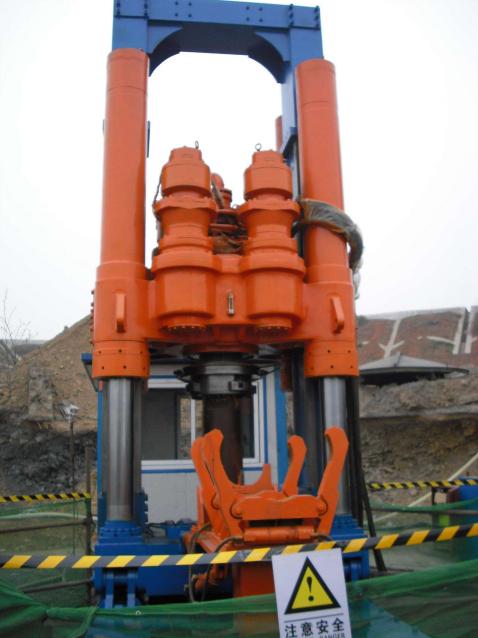

二手反井鉆機回收
二手反井鉆機回收 求購二手反井鉆機 二手反井鉆機轉賣 二手反井鉆機轉讓 二手反井鉆機租賃 山東二手反井鉆機 二手反井鉆機多少錢 咨詢熱線：132 8008 2001 曹經理 卓力竭誠為您服務!
反井鉆機適用范圍
| 應用領域 | 階段性臨時工程 | 臨時工程 | 永久工程 |
| 煤炭系統 | 各種溜矸孔（煤倉、暗井、主井、副井、風井） | 采區風眼、溜煤眼、溜矸眼、瓦斯抽放孔 、安全救護鉆孔 | 通風井、下料井 |
| 水電系統 | 各種導井（壓力管道、出線井、調壓井、電梯井） | 施工期間通風豎井（長大隧洞、地下調壓室）、加固鉆孔 | 地下永久建筑（廠房、變壓室等）通風豎井、觀測孔 |
| 其它系統 | 各種溜井（井筒、礦倉） | 采區風眼、溜礦眼、溜渣眼、材料人員井 | 通風孔等 |
| 地下建筑 | 各種導井 | 施工期間通風孔 | 通風井、進出口 |
| 適用條件 | 深度600m以內、直徑5m以內、巖石抗壓強度不大于310MPa、具有下水平巷道的豎井或與水平面夾角60～90°的斜井 | ||
鉆 機 型 號 | 原 型 號 | ZFYD1200 | ZFYD1200 | ZFYD1500 | ZFYD2000 | ZFYD2500 | ZFYD3000 |
| 新煤安型號 | ZFY1.2/20 /200D | ZFY1.2/40 /300D | ZFY1.5/40 /100D | ZFY2.0/100 /300D | ZFY2.5/100/100D | ZFY3.0/180 /150D | |
| 導孔直徑 (mm) | 200 | 250 | 250 | 250 |
250 （270、 311 ） | 311 | |
| 擴孔直徑 (mm) | 1200 | 1200 ~1500 | 1500 ～ 1800 | 2000 | 2000~2500 | 3000 | |
| 鉆孔深度 (m) | 200 | 300 | 100 | 300 | 100 | 150 | |
| 鉆桿直徑 (mm) | 150 | 176 | 200 | 200 |
200 （ 228、 250 ） | 250 | |
| 導孔鉆速 (r/min) | 0 ～ 52 | 0 ～35 | 0 ～ 35 | 0 ～ 33 | 0 ～ 33 | 0 ～ 18 | |
| 擴孔鉆速 (r/min) | 0 ～ 26 | 0 ～17 | 0 ～ 17 | 0 ～ 12 | 0 ～ 12 | 0 ～ 9 | |
|
擴孔額定扭矩 (kN·m) | 14.9 | 22 | 22 | 68.5 | 68.5 | 137.7 | |
|
擴孔最大扭矩 (kN·m) | 21.5 | 44 | 44 | 98 | 98 | 180 | |
| 鉆頭許用最大推力 (kN) | 196 | 222.5 | 222.5 | 222.5 | 222.5 | 264 | |
| 擴孔最大拉力 (kN) | 440 | 1154 | 1154 | 2200 |
1470 （ 1800 ） | 2200 | |
| 鉆孔傾角 ( o ) | 60 o～ 90 o | 60 o～ 90 o | 60 o～ 90 o | 60 o～ 90 o | 60 o～ 90 o | 60 o～ 90 o | |
| 適用巖石硬度 | F ≤ 10 | F ≤ 10 | F ≤ 10 | F ≤ 14 |
F ≤ 10 （ F ≤ 14 ） | F ≤ 14 | |
|
主機運搬重量 ( 包括搬運車 ) （ t ） | 3.65 | 6.5 | 6.5 | 9.41 | 9.41 | 10.2 | |
|
主機搬運尺寸 （長寬高）（ mm ） |
2160×940 ×1543 |
2309×1142 ×1704 |
2309×1142 ×1704 |
2473×1420 ×2089 |
2473×1420 ×2089 |
2473×1420 ×2089 | |
|
主機工作尺寸 （長寬高）（ mm ） |
1915×1020 ×2700 |
2265×1245 ×3000 |
2265×1245 ×3000 |
2690×1590 ×3800 |
2690×1590 ×3100 （ 3800 ） |
2690×1590 ×3800 | |
| 鉆桿有效長度（ mm ） | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 鉆孔偏斜率（ % ） | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | |
| 電機功率（ kW ） | 66 | 86 | 86 、 121 | 161 | 161 | 161 | |
| 驅動方式 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | |
|
鉆機 型號 基本參數 | ZFY0.9/90（ZLFY—90） | ZFY1.2/100（ZLFY—120） | ZFY1.4/200（ZLFY—200） | ZFY1.4/300（ZLFY—300） |
| 導孔直徑（mm） | 190 | 244 | 216 | 250 |
| 擴孔直徑（m） | 0.9 | 1.2 | 1.4 | 1.4 |
| 鉆孔深度（m） | 90 | 100 | 200 | 300 |
| 出軸轉速（rpm） | 5—33 | 5—33 | 5—33 | 5—33 |
| 額定扭矩（KN·m） | 7 | 15 | 20 | 36 |
| 最大扭矩（KN·m） | 15 | 30 | 40 | 70 |
| 鉆頭需用最大推力（KN） | 150 | 250 | 350 | 550 |
| 擴孔最大拉力（KN） | 380 | 500 | 850 | 1300 |
| 鉆孔傾角（0） | 60—90 | 60—90 | 60—90 | 60—90 |
| 主機重量（包括搬運車）（t） | 4.5 | 6.0 | 8.3 | 10.0 |
| 主機搬運尺寸（長寬高）（mm） | 1900×950×1115 | 2290×1110×1430 | 2950×1370×1700 | 3000×1810×1740 |
| 主機工作尺寸（長寬高）（mm） | 2380×1275×2847 | 2977×1422×3277 | 3230×1770×3448 | 3280×1410×3488 |
| 鉆桿直徑×有效長度（mm） | Φ150×1000 | Φ176×1000 | Φ182×1000 | Φ200×1000 |
| 鉆孔偏斜率（%） | ≤1 | ≤1 | ≤1 | ≤1 |
| 電機功率（KW） | 66 | 66 | 86 | 129.6 |
| 驅動方式 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 |
| 適應巖性 | 巖石單向抗壓強度≤1400Mpa | |||
LM系列反井鉆機主要技術參數
| 型號 | 導孔直徑/mm | 擴孔直徑/m | 深度/m | 轉速/r/min | 扭矩/kNm |
推/拉力 /kN | 總功率/kW |
外形尺寸 /m |
| LM-90 | 190 | 0.9 | 100 | 0-45 | 15 | 160/380 | 45.5 | 2.5×1.6×2.8 |
| LM-120 | 244 | 1.2 | 120 | 0-43 | 31 | 250/500 | 62.5 | 2.9×1.4×3.2 |
| LM-200 | 216 | 1.4-2.0 | 200 | 0-20 | 40 | 350/850 | 82.5 | 3.2×1.7×3.4 |
| LM-300 | 216 | 1.5 | 300 | 0-38 | 50 | 420/1256 | 97.5 | 2.9×1.9×3.4 |
|
LM-400 （ZFY2.0/400） | 270 | 2.0 | 400 | 0-32 | 100 | 2000/3000 | 110 | 3.1×1.6×4.6 |
二手反井鉆機回收 求購二手反井鉆機 二手反井鉆機多少錢 咨詢熱線：132 8008 2001 曹經理 卓力竭誠為您服務!
