反井鉆機
反井鉆機工藝原理是通過鉆機的電機帶動液壓馬達，液壓馬達驅動水龍頭，并利用液壓動力將扭矩傳遞給鉆具系統，帶動鉆桿及鉆頭旋轉，導孔鉆頭或擴孔鉆頭上的滾刀在鉆壓的作用下，沿井底巖石工作面做純滾動或微量滑移。同時主機油缸產生的軸向拉、壓力，也通過動力頭、鉆桿作用在導孔鉆頭或擴孔鉆頭上，使導孔鉆頭的滾刀在鉆壓作用下滾動，產生沖擊荷載，使?jié)L刀齒對巖石產生沖擊、擠壓和剪切作用，破碎巖石。
主要部件的結構、作用及其工作原理
1、主機部分
主機部分包括機架、液壓泵站及操作控制系統。
1.1 機架為框式結構、內部裝有動力水籠頭，動力水籠頭在液壓油缸的作用下，沿框架內的滑軌上下移動，液壓泵站及操作控制系統用于驅動鉆機運轉。
機架部分的作用是提供給鉆具工作扭矩和工作壓力。
1.2 液壓泵站及操作控制系統
液壓泵站是由電動機、液壓泵、以及液壓管路附件組成的液壓動力源。
液壓泵站提供的液壓動力源有兩個，分別為主動力油源和輔助動力油源。
操作控制系統是由各類液壓控制類元件及管路附件組成的，其作用是控制液壓油源驅動液壓執行元件如液壓馬達、液壓缸等完成相應工作。
主機部分的工作原理：由動力水籠頭提供給鉆具工作扭矩，主推液壓缸提供給鉆具工作壓力，機架承受工作扭矩和工作壓力；液壓泵站及操作控制系統用于驅動鉆機運轉，控制鉆機工況，以實現不同條件下，不同的鉆井工藝要求。
2、鉆具部分
鉆具部分包括開孔鉆桿、穩定鉆桿、普通鉆桿、導孔鉆頭和擴孔鉆頭。
開孔鉆桿：由于這種鉆桿螺紋絲扣與外徑同心度很高，是經過精密加工的。開導孔時，開孔鉆桿與導孔鉆頭相接，用扶正器約束，以保證開孔垂直度。
穩定鉆桿：這種鉆桿是在普通鉆桿上焊接有穩定翼，具有導向作用。開孔鉆進時，穩定鉆桿可承受地質變化所產生的徑向載荷，以保證鉆桿的垂直度。
普通鉆桿：正常鉆進用。
導孔鉆頭：三牙輪鉆頭，用他作為鉆進導孔的破巖刀具。根據地質巖石硬度選擇相應型號鉆頭。
擴孔鉆頭：由鉆頭體、滾刀級成，用他作為擴孔的破巖刀具。對于特硬巖石F12（抗壓強度1200kg/cm2）可專門訂做特制滾刀以滿足破碎巖石。
反井鉆機工作條件
反井鉆機主要型號和技術參數
|
鉆 機 型 號
|
原 型 號 |
ZFYD1200
|
強力 ZFYD1200
|
ZFYD1500 |
ZFY2000 |
ZFYD2500 ZFY2500 |
ZFY3000 |
|
新煤安型號 |
ZFY1.2/20 /200D
|
ZFY1.2/40 /300D
|
ZFY1.5/40 /100D |
|
ZFY2.5/100D |
|
|
|
導孔直徑 (mm) |
200 |
250 |
250 |
250 |
250 （270、 311 ） |
311 |
|
|
擴孔直徑 (mm) |
1200 |
1200 ~1500 |
1500 ～ 1800 |
2000 |
2000~2500 |
3000 |
|
|
鉆孔深度 (mm) |
200 |
300 |
100 |
300 |
100 |
150 |
|
|
鉆桿直徑 (mm) |
150 |
176 |
200 |
200 |
200 （ 228、 250 ） |
250 |
|
|
導孔鉆速 (r/min) |
0 ～ 52 |
0 ～35 |
0 ～ 35 |
0 ～ 33 |
0 ～ 33 |
0 ～ 18 |
|
|
擴孔鉆速 (r/min) |
0 ～ 26 |
0 ～17 |
0 ～ 17 |
0 ～ 12 |
0 ～ 12 |
0 ～ 9 |
|
|
擴孔額定扭矩 (kN·m) |
14.9 |
22 |
22 |
68.5 |
68.5 |
137.7 |
|
|
擴孔最大扭矩 (kN·m) |
21.5 |
44 |
44 |
98 |
98 |
180 |
|
|
鉆頭許用最大推力 (kN) |
196 |
222.5 |
222.5 |
222.5 |
222.5 |
264 |
|
|
擴孔最大拉力 (kN) |
440 |
1154 |
1154 |
2200 |
1470 （ 1800 ） |
2200 |
|
|
鉆孔傾角 ( o ) |
60 o～ 90 o |
60 o～ 90 o |
60 o～ 90 o |
60 o～ 90 o |
60 o～ 90 o |
60 o～ 90 o |
|
|
適用巖石硬度 |
F ≤ 10 |
F ≤ 10 |
F ≤ 10 |
F ≤ 14 |
F ≤ 10 （ F ≤ 14 ） |
F ≤ 14 |
|
|
主機運搬重量 ( 包括搬運車 ) （ t ） |
3.65 |
6.5 |
6.5 |
9.41 |
9.41 |
10.2 |
|
|
主機搬運尺寸 （長寬高）（ mm ） |
2160×940 ×1543 |
2309×1142 ×1704 |
2309×1142 ×1704 |
2473×1420 ×2089 |
2473×1420 ×2089 |
2473×1420 ×2089 |
|
|
主機工作尺寸 （長寬高）（ mm ） |
1915×1020 ×2700 |
2265×1245 ×3000 |
2265×1245 ×3000 |
2690×1590 ×3800 |
2690×1590 ×3100 （ 3800 ） |
2690×1590 ×3800 |
|
|
鉆桿有效長度（ mm ） |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
鉆孔偏斜率（ % ） |
≤ 1 |
≤ 1 |
≤ 1 |
≤ 1 |
≤ 1 |
≤ 1 |
|
|
電機功率（ kW ） |
66 |
86 |
86 、 121 |
161 |
161 |
161 |
|
|
驅動方式 |
全液壓驅動 |
全液壓驅動 |
全液壓驅動 |
全液壓驅動 |
全液壓驅動 |
||
反井施工工藝

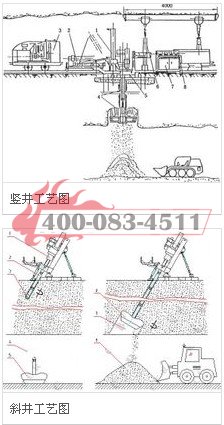

反井鉆導井法施工程序如下框圖
導孔（Ф250mm）施工時排碴：選用泥漿泵將高壓洗井液寫入鉆桿內，再從鉆頭的排水孔壓出，將石碴從鉆桿與孔壁間的環行空間排至排碴槽。
導孔貫穿后鄙人平洞將導孔鉆頭卸下，并裝置Ф1.4m擴孔鉆頭，再由下向上擴孔。擴孔時的石碴通過冷卻水的沖刷和自重墜落到下平洞。
反井鉆機導井法首要使用反井鉆機鉆進原理：由電機股動液壓馬達，使用液壓動力將扭矩傳遞給鉆具體系，股動鉆具旋轉，并向上、下升降，選用鐮齒
