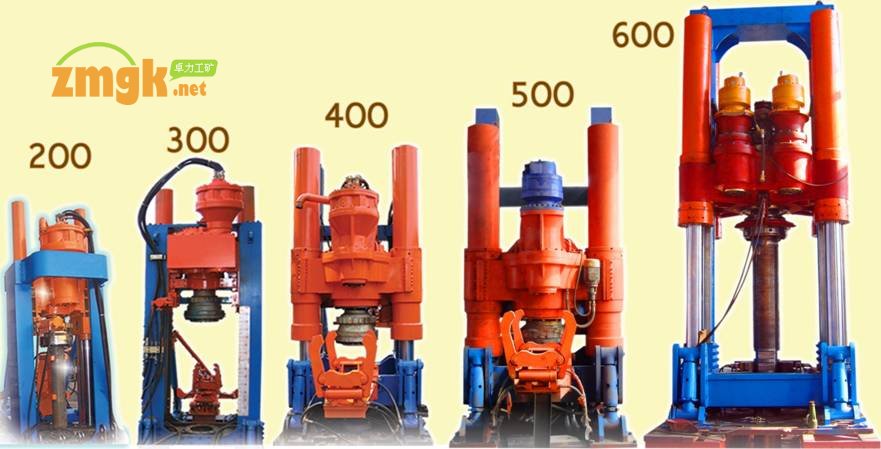

BMC系列反井鉆機
1-反井鉆機；2-鉆桿；3-導孔鉆頭；4-下水平巷道；5-待安裝的擴孔鉆頭；6-工作中的擴孔鉆頭；7-擴孔后的井筒；8-自由落下的巖碴。
國外著名的反井鉆機廠商有SANDVIK、ATLAS、TAMROCK、WIRTH、INDAU等，其中WIRTH公司的HG380型反井鉆機保持著擴孔直徑7.1m、井深1260m的世界紀錄。國內曾經引進部分型號的反井鉆機，但是，由于國外設備造價比國產設備高4～10倍，設備維護、配件、管理等成本居高不下等原因，漸漸被國產反井鉆機取代。
國內現有北京中煤礦山工程有限公司（煤炭科學研究總院北京建井研究分院）研制的LM系列、煤炭科學研究總院南京研究所研制的AF系列、長沙礦山研究院研制的ATY系列反井鉆機，是煤礦等中、小型反井工程施工的主力機型。隨著國民經濟快速發展，國家基礎建設步伐加快，大量的煤礦、水利水電設施、交通隧道等建設工程需要施工井深200m以上、直徑2m以上、巖石抗壓強度200MPa以上的井筒。國產設備由于其設計能力不足，逐漸不適用于這些工程，為此，北京中煤礦山工程有限公司從2000年開始陸續開發研制出新型BMC系列反井鉆機，已施工的井筒最深562m、最大直徑3.5m、最硬巖石310MPa，大大拓展了國產反井鉆機的應用范圍。
2 BMC系列反井鉆機設計意圖及特點
為了滿足反井鉆機在煤炭、水電、交通等不同行業的應用需求，BMC系列反井鉆機針對以往國產機型能力不足，對鉆機的防爆能力、井巷內適應能力、硬巖等復雜地層適應能力、國際工程適應能力等進行了研究與改進。其特點：
（1） 適用范圍廣。既可以應用于煤礦等軟巖地層，又可以應用于水電、交通等巖石抗壓強度310MPa以上的硬巖地層，可施工直徑5m、深度600m。
（2） 施工操作全部機械化。主機起放、鉆桿吊裝、絲扣接卸等操作均采用機械輔助，大大降低了工人勞動強度，提高了施工效率。
（3） 自動化控制程度高。部分高級機型采用電液控制系統，操作臺體積縮小至原來的1/5，重量縮減至原來的1/10，可以隨時輕松的調整方位；可編程參數控制系統，自動控制和記錄鉆進參數，避免由于操作手水平不齊引起的參數選擇誤差。
（4） 智能化事故預防系統。通過程序化控制，設定安全條件，有效防止鉆進中反轉、動力頭浮動極限位置傷扣、導孔鉆進過程中壓鉆頭、擴孔鉆進過程中扭斷鉆桿等事故的發生。
（5） 組裝式機身和擴孔鉆頭結構。大型反井鉆機采用可拆卸組裝結構，便于在受空間限制的巷道等工作面施工；大直徑擴孔鉆頭均采用階梯式拼接結構，通過拼接可以靈活的選擇所需擴孔直徑尺寸，既便于運輸、安裝、部件更換，又節省鉆頭結構成本。
3 BMC系列反井鉆機主要技術參數及適用范圍
BMC系列反井鉆機適用于煤炭、水電、交通、市政、金屬礦山等行業的地下特殊施工，其主要技術參數見表1，適用范圍見表2。
BMC系列反井鉆機主要技術參數
| 機型 | 導孔直徑/mm | 擴孔直徑 /m | 最大井深 /m | 鉆桿直徑/mm |
額定拉力 /kN |
最大拉力/kN | 額定扭矩/kN·m | 最大扭矩/kN·m | 驅動方式 | 控制方式 | 輸入功率/kW | 工作尺寸/cm(長×寬×高) | 主機重 /t |
| BMC200 | 216 | 1.2、1.4 | 200 | 182 | 850 | 1000 | 35 | 50 | 液壓 | 液壓 | 86 | 310×104×334 | 7.9 |
| BMC300 | 241 | 1.4、2 | 300、200 | 203 | 1250 | 1500 | 64 | 100 | 液壓 | 液壓 | 108 | 325×151×364 | 8.7 |
| BMC400 | 270 | 2.0、2.5、3 |
400、250 150 |
228 | 2450 | 3000 | 80 | 120 | 液壓 | 電液比例 | 128.5 | 331×183×504 | 12.5 |
| BMC500 | 295 | 2、2.5、3.5 |
500、350 200 |
254 | 3075 | 3800 | 120 | 170 | 液壓 | 電液比例 | 178.5 | 331×183×504 | 13.5 |
| BMC600 | 350 | 3.5、5.0 | 600 | 327 | 4900 | 6000 | 300 | 450 | 液壓 |
PLC 程序 |
286 | 565×210×510 | 25.2 |
| 應用領域 | 階段性臨時工程 | 臨時工程 | 永久工程 |
| 煤炭系統 | 各種溜矸孔（煤倉、暗井、主井、副井、風井） | 采區風眼、溜煤眼、溜矸眼、瓦斯抽放孔 、安全救護鉆孔 | 通風井、下料井 |
| 水電系統 | 各種導井（壓力管道、出線井、調壓井、電梯井） | 施工期間通風豎井（長大隧洞、地下調壓室）、加固鉆孔 | 地下永久建筑（廠房、變壓室等）通風豎井、觀測孔 |
| 其它系統 | 各種溜井（井筒、礦倉） | 采區風眼、溜礦眼、溜渣眼、材料人員井 | 通風孔等 |
| 地下建筑 | 各種導井 | 施工期間通風孔 | 通風井、進出口 |
| 適用條件 | 深度600m以內、直徑5m以內、巖石抗壓強度不大于310MPa、具有下水平巷道的豎井或與水平面夾角60～90°的斜井 | ||
近年來，隨著水電站建設的迅速發展，大部分水電站地下工程在硬巖中施工，如四川自一里水電站、吉林白山水電站、福建穆陽溪水電站等多為花崗巖地層，巖石堅硬，單軸抗壓強度達到250MPa；山東泰安抽水蓄能電站花崗巖抗壓強度達到310MPa，石英、長石等顆粒性強的礦物含量在70％以上。過去使用普通滾刀壽命只有5～10m，工效非常低，破巖刀具費用高達每米一萬元以上，反井鉆機無法作為工程設備應用。
針對目前反井施工鉆進硬巖出現的破巖效率低、滾刀壽命短、成本高等問題，北京中煤礦山工程有限公司研制出適用于硬巖鉆進的新型鎬形鑲齒滾刀，在泰安抽水蓄能電站工程應用，壽命達到125m以上，并經多個水電站不同巖石條件應用，硬巖滾刀可以滿足不同工程需要，解決了硬巖地層中鉆進反井難題。
5 BMC系列反井鉆機技術應用實例
自2005年以來，BMC系列反井鉆機陸續在煤炭、水電、交通等行業的地下反井工程中應用，累計完成井筒施工近6000m。
（1）遼寧省蒲石河抽水蓄能電站豎井，地層以花崗巖、花崗片麻巖和玄武巖為主，采用BMC 300型反井鉆機施工，導孔直徑244mm、擴孔直徑1.4m、鉆孔深度213.9m，純施工工期27d，純施工效率238m/月，其中導孔鉆進14d，施工速度為0.64m/h；擴孔鉆進13d，施工速度為0.69m/h，鉆孔綜合偏斜率0.44％，不僅滿足了工程要求，而且施工速度快、鉆孔精度高、成井質量好。
（2）山西省晉煤集團寺河礦小東山通風豎井，地層為硬度較小的沉積巖，利用BMC 400型反井鉆機施工，完成深度267m、直徑2.5m和深度269m、直徑3.5m兩個通風井，平均導孔鉆進速度為0.62m/h，平均擴孔鉆進速度為0.48m/h，鉆孔綜合偏斜率0.26％，是國內已完成的一次性擴孔直徑最大的反井工程。
（3）秦嶺終南山特長隧道是西安至安康高速公路穿越秦嶺主脊的控制性工程，主洞長度18020m，雙洞總長度36040m，在山嶺公路隧道中長度排世界第二位，總規模長度排世界第一。北京中煤礦山工程有限公司承擔的1號、3號豎井導井反井鉆井施工，導井地層以混合花崗巖、混合片麻巖為主，其中，1號豎井采用BMC 300型反井鉆機施工，鉆成直徑1.4m、深度170m導井，綜合成井速度4.36m/d，鉆孔偏斜率0.27％；3號豎井采用BMC 400型反井鉆機施工，鉆成直徑1.4m、深度380m導井，綜合成井速度4.87m/d，鉆孔偏斜率1.0％。
6 結語
（1）隨著我國能源開發需要，煤炭、水電、冶金等領域有大量地下工程，反井鉆機的應用范圍將日益擴展。
（2）BMC系列反井鉆機在施工能力、機械化和自動化程度等方面使反井鉆機技術應用達到先進的水平，為眾多行業地下井筒工程提供了安全、高效的施工條件。
（3）工程應用表明，鎬形鑲齒滾刀刀齒布置結構合理，破巖效率及使用壽命可滿足在中硬及硬巖中高速鉆進的要求。
（4）今后應加強對深井反井鉆井工藝的研究和改進，使BMC系列反井鉆機在地下工程建設中發揮更大的作用。
反井鉆機技術的研究和應用始于上世紀五、六十年代，至九十年代已經在國內外礦山、市政、水電、交通等領域的地下工程中得到了廣泛的應用。相比木垛法、吊罐法和爬罐法等傳統施工方法，利用反井鉆機技術施工豎井、斜井具有安全、快速、井壁光滑等優點。目前應用較廣的反井鉆機施工工藝如圖1所示，分為自上而下的導孔鉆進（左圖）和自下而上的擴孔鉆進（右圖）。
